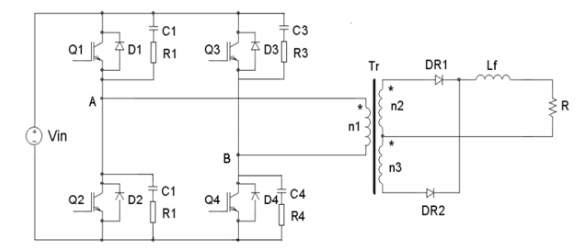

焊機是一種特殊電源，輸出負載是電弧，有空載、短路的過程，焊接電源必須滿足焊接過程穩(wěn)定性的要求。在許多場合下，焊接過程是由人來操作完成，電源輸出端經常要接觸到人的身體，所以焊接電源除滿足焊接過程的要求外，還要滿足人身的安全要求，逆變焊機基本結構框圖如下圖所示，電網供電以國內三相380v為例。輸入380v三相交流電經整流后，變成520v左右的高壓直流，經逆變器變成高頻交流，經變壓器降壓、整流濾波后變?yōu)槠交绷麟姽┖附邮褂谩?
隨著逆變電路拓撲形式的發(fā)展和半導體器件的成熟，出現了逆變焊機。逆變焊機的電路結構一般是采用整流—逆變—再整流的過程，即是交流—直流—交流。由于逆變過程中工作頻率提高，因此控制過程的動態(tài)特性得到提高，也使得焊機體積小、重量輕。而IGBT功率器件具有場效應管電壓驅動的特點，電壓等級和電流容量相比場效應管大得多，因而在中大功率的逆變焊機中獲得廣泛應用，其工作頻率達20khz以上，電路形式以半橋和全橋為主，焊機輸出容量等級可達2000A，現在IGBT逆變焊機成為主流，覆蓋了焊條電弧焊、氬弧焊、CO2氣體保護焊、熔化極氬弧焊、埋弧焊、切割機等所有弧焊電源領域。
| Product Name | Bvces(V) | Package | Ic(A) | Vge(th)(V) | Vce(sat)(V) |
|---|---|---|---|---|---|
| SGT40N60FD1P7 | 600 | TO-247-3L | 40 | 4.0~6.5 | <2.7 |
| SGT60N60FD1P7 | 600 | TO-247-3L | 60 | 4.0~6.5 | <2.7 |
| SGT25T120FDM1P7 | 1200 | TO-247-3L | 25 | 3.5~7.5 | <2.6 |
| SGT40T120FD3P7 | 1200 | TO-247-3L | 40 | 3.5~7.5 | <2.8 |
